Selected worksचयनित कार्य

Recent AC-side electrical works on MW-scale solar and industrial projects in Chhattisgarh. Work-order copies are available on request.छत्तीसगढ़ में मेगावाट-स्तरीय सौर एवं औद्योगिक परियोजनाओं पर हाल के AC-साइड विद्युत कार्य। कार्यादेश प्रतियाँ अनुरोध पर उपलब्ध।

7.5 MWcaptive solar plant, AC sideकैप्टिव सौर संयंत्र, AC साइड

2 GWsolar manufacturing factory, all AC worksसौर निर्माण कारखाना, सभी AC कार्य

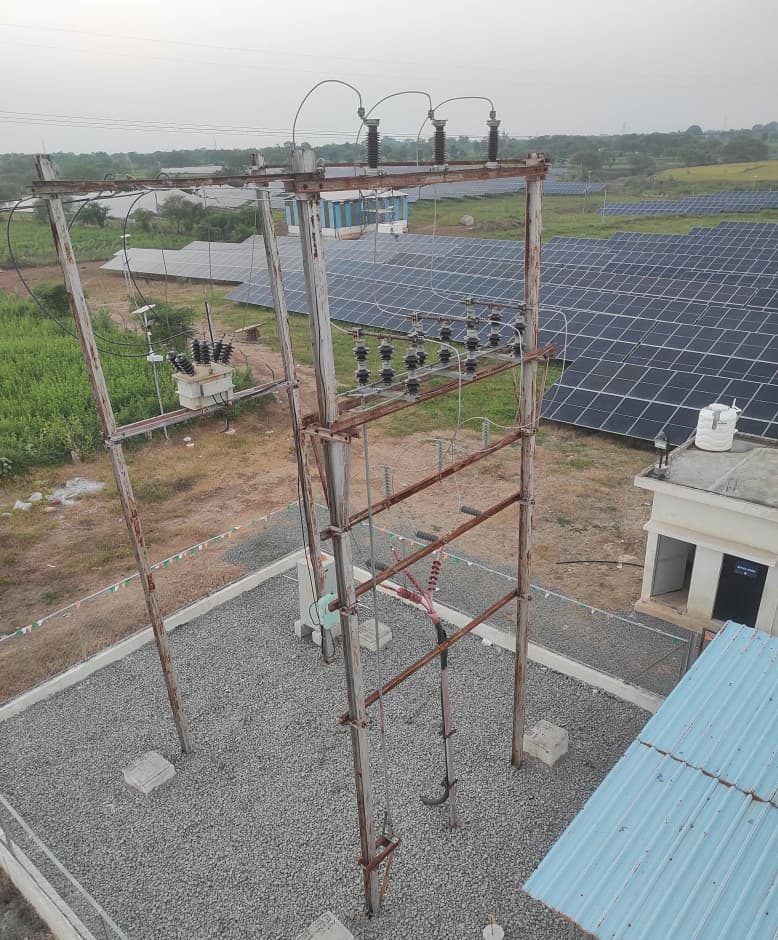

33 kV structure in front of the 7.5 MW solar array, seen from above

Solar plant · 33 kVसौर संयंत्र · 33 kV

7.5 MW (AC) captive solar plant, Gold Star Steels7.5 MW (AC) कैप्टिव सौर संयंत्र, गोल्ड स्टार स्टील्स

Ground-mounted captive plant for Gold Star Steels Pvt. Ltd., Raipur. Power is exported at 33 kV over a dedicated feeder and wheeled to the company’s steel works under long-term open access.गोल्ड स्टार स्टील्स प्रा. लि., रायपुर हेतु ग्राउंड-माउंटेड कैप्टिव संयंत्र। बिजली 33 kV पर समर्पित फ़ीडर से निर्यात होकर दीर्घकालीन ओपन एक्सेस में कंपनी के इस्पात संयंत्र तक पहुँचती है।

Our scopeहमारा कार्य	AC-side electrical worksAC-साइड विद्युत कार्य
Capacityक्षमता	7.5 MW (AC)
Builtनिर्माण	2025
Grid connectionग्रिड कनेक्शन	33 kV, to the 33/11 kV Malda (Khapri) substation33 kV, 33/11 kV मालदा (खपरी) उपकेंद्र तक
Transformerट्रांसफ़ॉर्मर	9 MVA, 33 kV / 800 V / 800 V, inverter duty9 MVA, 33 kV / 800 V / 800 V, इन्वर्टर ड्यूटी
Locationस्थान	Village Malda (Khapri), Nandghat, Dist. Bemetaraग्राम मालदा (खपरी), नांदघाट, ज़िला बेमेतरा · Mapनक्शा

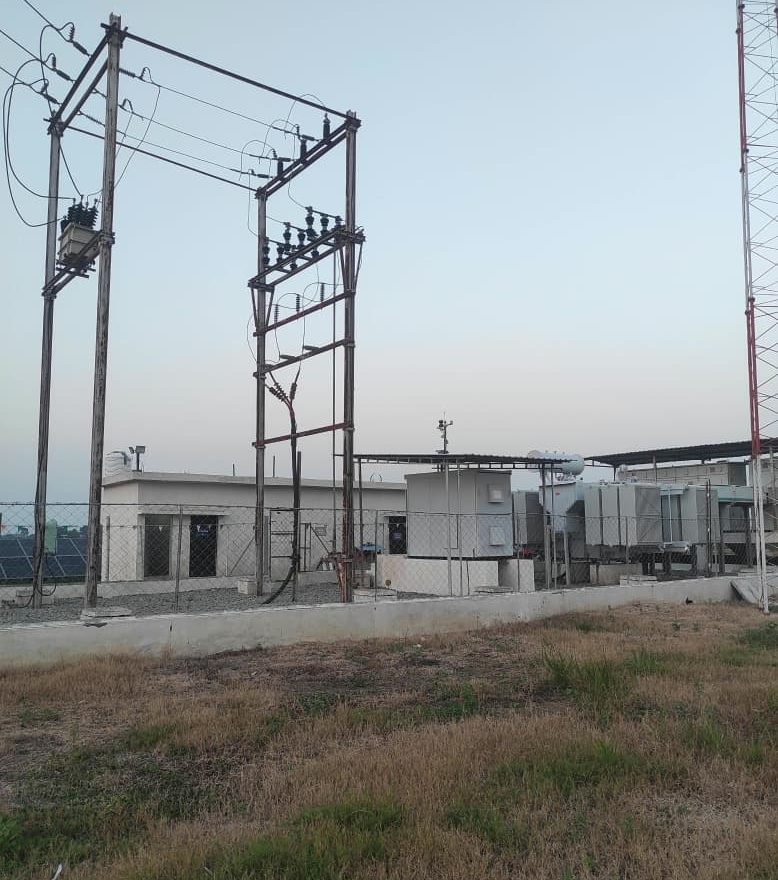

33 kV yard with the plant’s inverter-duty transformer and switchgear33 kV यार्ड — संयंत्र का इन्वर्टर-ड्यूटी ट्रांसफ़ॉर्मर एवं स्विचगियर

9 MVA, 33 kV / 800 V transformer with bus trunking from the inverters9 MVA, 33 kV / 800 V ट्रांसफ़ॉर्मर, इन्वर्टरों से बस ट्रंकिंग सहित

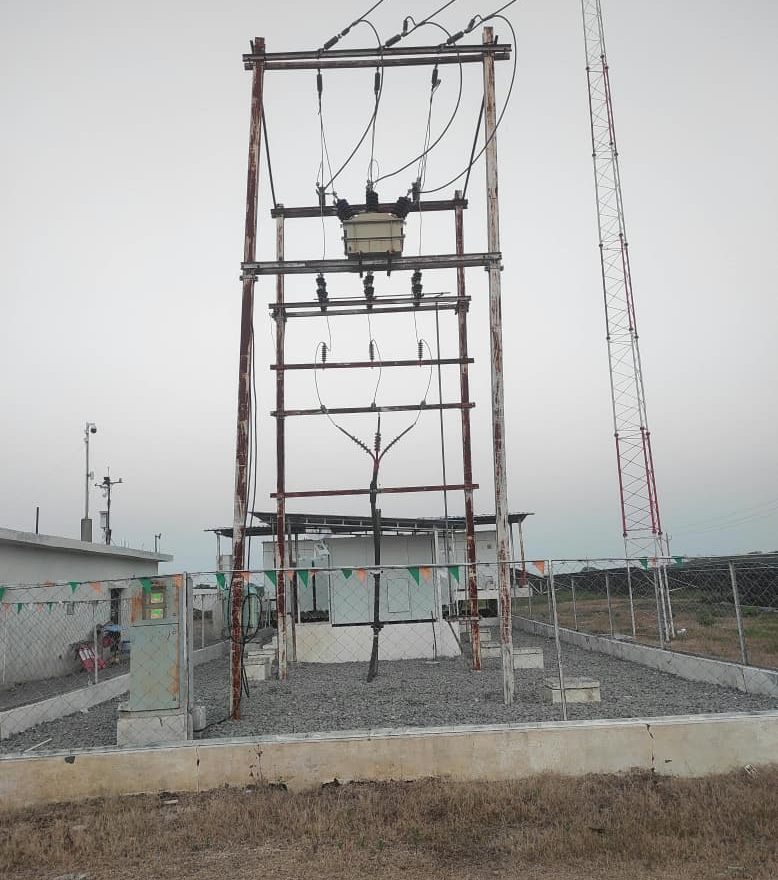

33 kV pole structures, breaker and control room33 kV पोल संरचनाएँ, ब्रेकर एवं कंट्रोल रूम

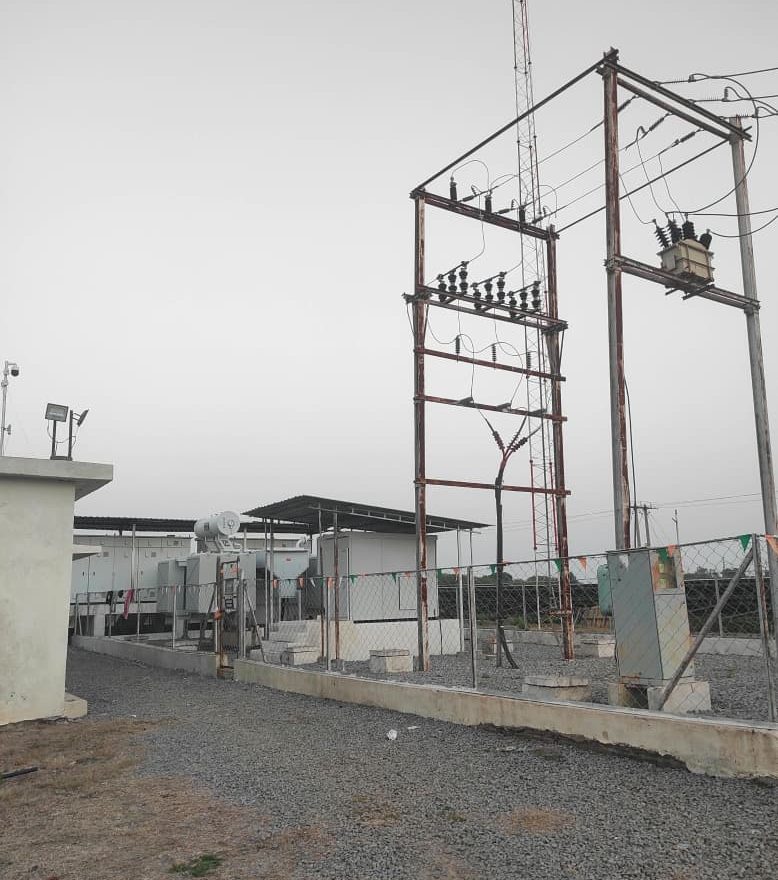

33 kV structure with isolator, lightning arresters and cable terminationआइसोलेटर, तड़ित रोधक एवं केबल टर्मिनेशन सहित 33 kV संरचना

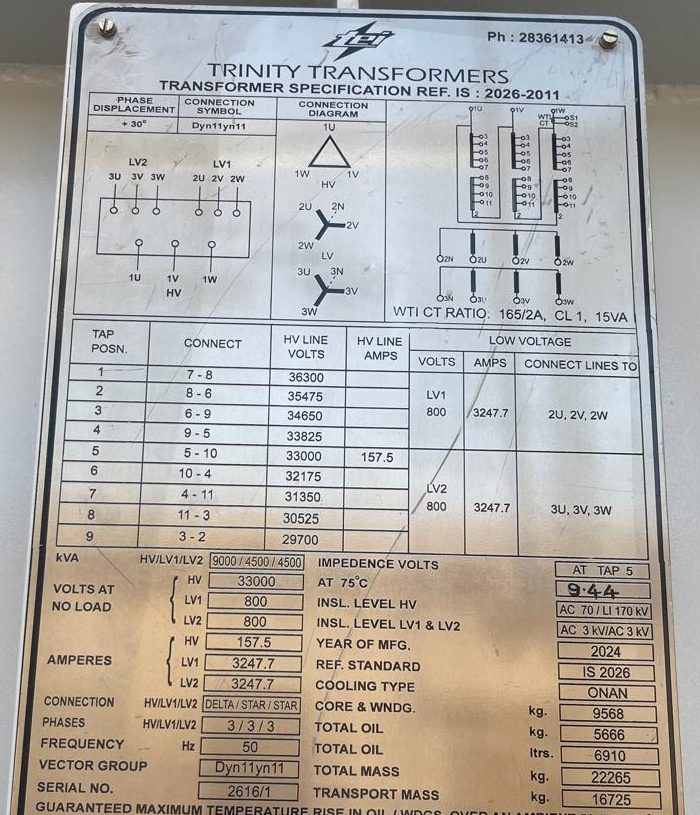

Transformer nameplate: 9000/4500/4500 kVA, 33 kV / 800 V / 800 V, Dyn11yn11ट्रांसफ़ॉर्मर नेमप्लेट: 9000/4500/4500 kVA, 33 kV / 800 V / 800 V, Dyn11yn11

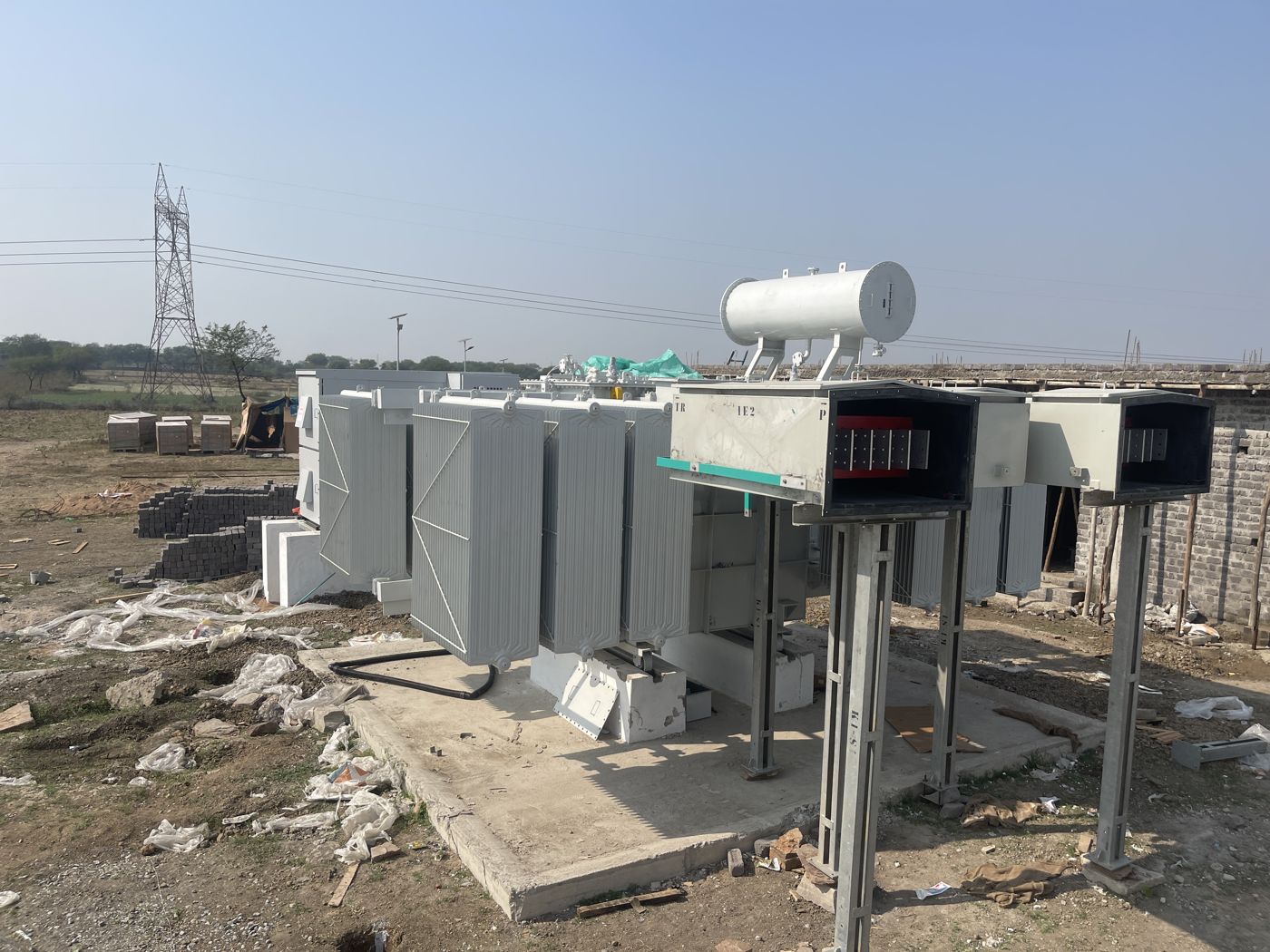

During construction, January 2025: inverter-duty transformers and LT bus boxes set on their plinthsनिर्माण के दौरान, जनवरी 2025: इन्वर्टर-ड्यूटी ट्रांसफ़ॉर्मर एवं LT बस बॉक्स प्लिंथ पर स्थापित

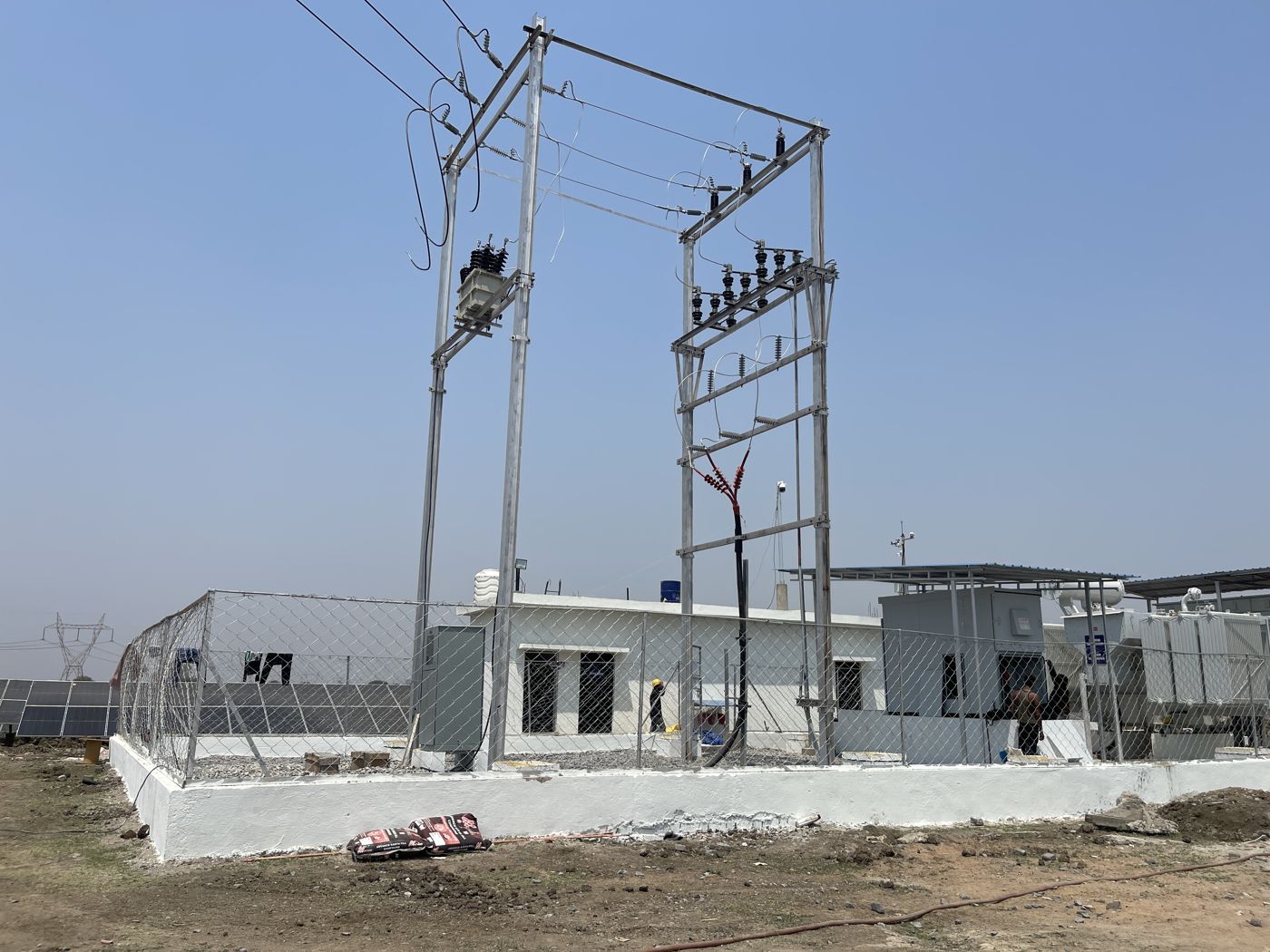

April 2025: 33 kV yard and control room newly completedअप्रैल 2025: 33 kV यार्ड एवं कंट्रोल रूम नव-निर्मित

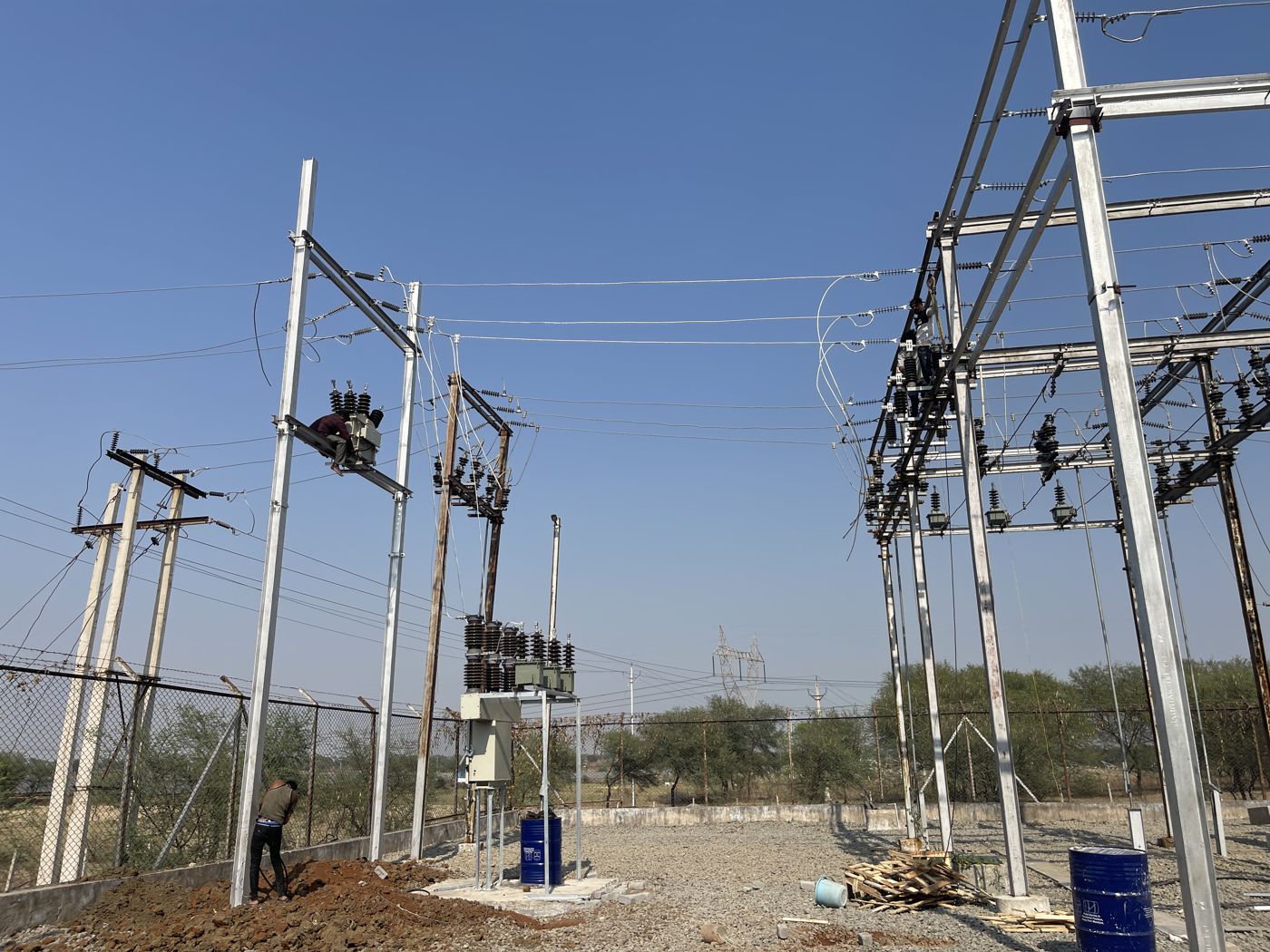

April 2025: 33 kV line structures at the plant boundaryअप्रैल 2025: संयंत्र सीमा पर 33 kV लाइन संरचनाएँ

ICON Solar Unit 2 — new 2 GW solar manufacturing factoryICON Solar यूनिट 2 — नया 2 GW सौर निर्माण कारखाना

All AC electrical works for the new 2 GW production facility: the 33 kV yard, HT and LT cabling, LT panels and power distribution across the production halls.नई 2 GW उत्पादन इकाई के सभी AC विद्युत कार्य: 33 kV यार्ड, HT एवं LT केबलिंग, LT पैनल और उत्पादन हॉल में विद्युत वितरण।

Our scopeहमारा कार्य	All AC electrical worksसभी AC विद्युत कार्य
Clientग्राहक	Icon Solar-En Power Technologies
Facilityइकाई	Unit 2, 2 GW solar manufacturing factoryयूनिट 2, 2 GW सौर निर्माण कारखाना
Locationस्थान	Village Ameri, Arang, Dist. Raipurग्राम अमेरी, आरंग, ज़िला रायपुर · Mapनक्शा

Our scopeहमारा कार्य

All AC electrical worksसभी AC विद्युत कार्य

Clientग्राहक

Icon Solar-En Power Technologies

Facilityइकाई

Unit 2, 2 GW solar manufacturing factoryयूनिट 2, 2 GW सौर निर्माण कारखाना

Locationस्थान

Village Ameri, Arang, Dist. Raipurग्राम अमेरी, आरंग, ज़िला रायपुर · Mapनक्शा

Photos taken during the works.फ़ोटो कार्य के दौरान ली गईं।
